IC NE555 là IC có quá nhiều quá nhiều ứng dụng, là dân điện tử không ai không biết đến IC này.
Cấu tạo IC
Sơ đồ chân IC 555
✔ IC 555 có 8 chân, sơ đồ cho thấy công dụng của các chân theo tên như sau:
Các chân IC 555
Chân 1 (GND): Chân cho nối masse để lấy dòng.
Chân 2 (Trigger): Chân so áp với mức áp chuẩn là 1/3 mức nguồn nuôi.
Chân 3 (Output): Chân ngả ra, tín hiệu trên chân 3 dạng xung, ở mức áp thấp hoặc cao.
Chân 4 (Reset): Chân xác lập trạng thái nghỉ với mức áp trên chân 3 ở mức thấp, hay hoạt động.
Chân 5 (Control Voltage): Chân làm thay đổi mức áp chuẩn trong IC 555.
Chân 6 (Threshold): Chân so áp với mức áp chuẩn là 2/3 mức nguồn nuôi.
Chân 7 (Discharge): Chân có khóa điện đóng masse, thường dùng cho tụ xả điện.
Chân 8 (VCC): Chân nối vào đường nguồn V+. IC 555 làm việc với mức nguồn từ 3 đến 15V.
Sơ đồ khối của IC 555

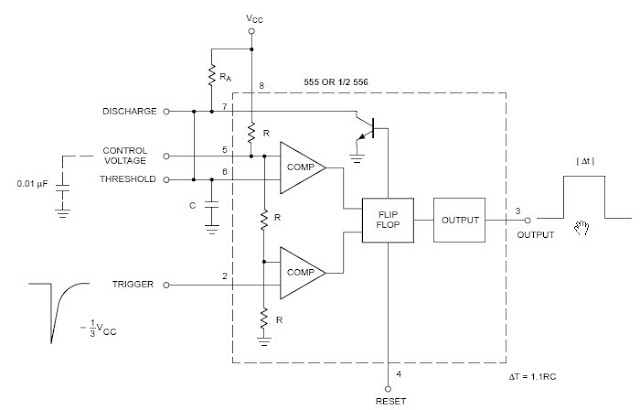

Sơ đồ các khối chức năng của IC 555.
Hình 01

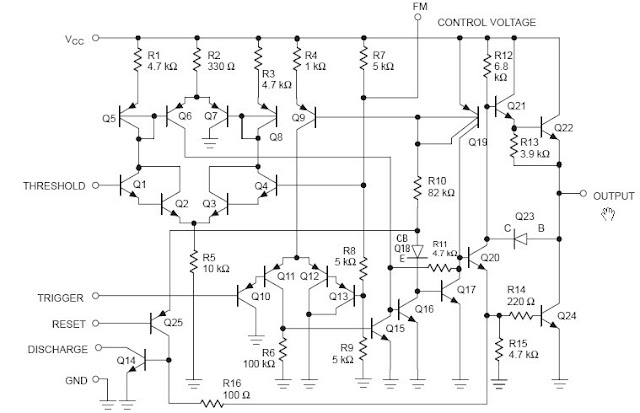

✔  Hình 01: Trong IC với chân 1 nối masse và chân 8 nối vào đường nguồn Vcc, là một cầu chia áp với 3 điện trở bằng nhau (đều là 5K). Cầu chia áp này tạo ra 2 mức áp, một là 1/3 mức áp nguồn dùng làm mức áp ngưỡng cho tầng so áp, tín hiệu vào trên chân số 2, và áp khác là 2/3 mức áp nguồn dùng làm mức áp ngưỡng cho tầng so áp khác, tín hiệu vào trên chân số 6. Chân số 5 có thể chịu tác động ngoài để làm thay đổi mức áp ngưỡng. Chân số 7 là một khóa điện đóng/mở (transistor bão hòa/ngưng dẫn) theo mức áp trên chân số 3. Chân số 3 là ngả ra và là ngả ra một tầng Flip Flop, nên tín hiệu trên chân 3 có dạng xung (mức áp chỉ xác lập ở trạng thái cao hay thấp). Chân 4 là chân Reset, khi chân 4 ở mức áp thấp nó ghim chân 3 luôn ở mức áp thấp, chỉ khi chân 4 ở mức áp cao, lúc đó trạng thái mức áp trên chân số 3 sẽ theo tác động của tầng Flip Flop.
Hình 02
✔  Hình 02: Trong mạch này, chân số 2 cho nối vào chân số 6. IC 555 được ráp thành mạch dao động (A-Stable). Tần số xung ra trên chân 3 sẽ tùy thuộc vào trị số các điện trở RA, RB và tụ C. Trên chân 5 có thể mắc thêm tụ lọc 0.01uF để ổn định điện áp của các mức áp ngưỡng. Trạng thái ra trên chân số 3 sẽ tùy thuộc vào mức áp cao trên chân 4 cho dao động và mức áp thấp trên chân 4 (bị ghim ở mức thấp).
Hình 03
✔  Hình 03: IC 555 được ráp thành mạch đa hài đơn ổn (Mono-Srable), ở đây mức áp ra trên chân 3 sẽ tùy thuộc mức áp ở ngả vào trên chân số 2. Khi mức áp trên chân 2 xuống dưới mức áp ngưỡng 1/3 Vcc thì mức áp ngả ra trên chân 3 sẽ lên mức áp cao. Xung vào trên chân 2 có thể ở dạng liên tục (tín hiệu analog), nhưng tín hiệu ra trên chân 3 luôn ở dạng xung (hay dạng digital), chỉ xác lập ở mức áp cao hay thấp. Do vậy IC 555 có là sự kết hợp của hai dạng tín hiệu A/D (Analog/Digital).
Ứng dụng IC 555
Mạch đa hài đơn ổn, xung vào trên chân 2 và xung ra trên chân 3

✔ Hình vẽ cho thấy trong IC 555 có 2 tầng so áp.
✔ Tầng so áp dưới (LOWER COMPARATOR), điện áp vào trên chân 2 cho so áp với mức áp ngưỡng là (1/3)Vcc, ngả ra của tầng só áp tác động vào chân Set của Flip Flop.
✔ Tầng so áp trên (UPPER COMPARATOR), điện áp vào trên chân số 6 cho so áp với mức áp ngưỡng là (2/3)Vcc, ngả ra của tầng so áp tác động vào chân Reset của Flip Flop. Như vậy Trạng thái ngả ra của Flip Flip sẽ tùy thuộc vào tác động của tín hiệu vào trên chân 2 và chân 3.
✔ Nếu mức áp chân 2 xuống thấp hơn (1/3)Vcc thì ngả ra trên chân 3 sẽ tăng lên mức áp cao.
✔ Nếu mức áp trên chân 6 lên cao hơn (2/3)Vcc thì ngả ra trên chân 3 sẽ xuống mức áp thấp.
✔ Khi chân 3 ở mức áp cao thì transistor T1 sẽ ngưng dẫn (tác dụng như cho chân 7 hở masse).
✔ Khi chân 3 ở mức áp thấp thì transistor T1 sẽ bão hòa (tác dụng như cho chân 7 nối masse).
✔ Chân 4 chân Reset. Khi chân 4 ở mức áp thấp, chân 3 bị chốt ở mức áp thấp, chỉ khi chân 4 ở mức áp cao, lúc đó chân 3 mới có thể biến đổi theo Flip Flop. Do vậy trong các mạch dao động, người ta thường cho chân 4 nối vào mức nguồn cao.
Mạch dùng kiểm tra các IC 555

✔ Đây là mạch dao động, tần số xung ra trên chân 3 tùy thuộc vào trị của các điện tở R3 (12K), VR1 (100K), R4 (47K) và tụ C1 (1uF). Khi mạch dao động, mức áp trên chân 3 lúc cao lúc thấp, và Led2 và Led3 sẽ nhấp nháy. Do mạch dùng chân cắm IC, do đó khi bạn muốn thử nhanh các IC hãy cắm IC vào mạch, nếu 2 Led nhấp nháy là dấu hiệu cho biết IC tốt. Ngược lại nếu 2 Led không nhấp nháy là IC trên mạch bị hư. VR1 dùng điều chỉnh tần số xung nhịp.
Dùng công tắt thủy ngân làm cảm biến để dò độ nghiêng

✔ Khi mạch được cấp điện. Tụ C1 (0.1uF) sẽ đặt chân 4 ở mức áp thấp, điều nầy bảo đảm chân 3 sẽ ở mức áp thấp, sau một lúc, tụ C1 nạp dòng qua R2 (100K) lên mức áp cao, chân 4 lên mức áp cao, lúc này IC 555 sẽ vào trạng thái làm việc.
✔ Do chân 6 luôn bị ghim ở mức áp hấp, lúc này nếu cảm biến là khóa điện thủy ngân hở mạch (nó không bị làm nghiên), chân 2 qua R1 (100K) bị đặt ở mức áp cao, nên chân 3 sẽ vẫn ở mức áp thấp. ✔ Nếu khóa điện thủy ngân đóng lại do nó bị nghiên, lúc dó chân 2 bị kéo xuống mức áp thấp (do chạm vào masse) và lúc này chân 3 sẽ lên mức áp cao. Người ta dùng transistor Q1 để đóng mở thiết bị điều khiển bên ngoài.
Dùng quang trở LDR để làm mắt điện tử, dò tìm tia sáng

✔ IC 555 ráp thành mạch dao động, tín hiệu ra trên chân 3 sẽ kích thích loa LS phát ra tiếng hú. Tần số xung nhịp điều chỉnh theo biến trở VR1 (470K).
✔ Nếu có tia sáng rọi qua gương phản chiếu tác kích vào quang trở LDR, lúc này nội trở của quang trở nhỏ, chân 4 bị đặt ở mức áp thấp, nên chân 3 bị chốt ở mức áp thấp, loa không phát ra tiếng.
✔ Nếu mất tia sáng rọi vào quang trở LDR, nội trở của quang trở LDR tăng cao, nó đặt chân 4 lên mức áp cao (do tác dụng của điện trở treo áp R2), mạch sẽ dao động và loa LS sẽ phát ra tín hiệu báo mất sáng.
Ứng dụng khác của IC 555
Mạch gõ nhịp định thời

Mạch dò tìm sóng điện từ trường.

Mạch tạo tiếng còi hú (2 nhịp).

Mạch dò mức logic

Mạch phát tín hiệu dạng tia sáng hồng ngoại

Mạch thu nhận tín hiệu dạng tia sáng hồng ngoại

Mạch báo mất nguồn bằng tín hiệu âm thanh.

Đèn signal (đèn nhấp nháy).

>
