Nguồn xung và các dạng nghịch lưu cơ bản



Trong bài này chúng ta sẽ tìm hiểu về nguồn xung và các dạng nghịch lưu cơ bản.
Khái niệm:
Mạch nguồn xung (còn gọi là nguồn ngắt/mở – switching) là mạch nghịch lưu thực hiện việc chuyển đổi năng lượng điện ở 3 dạng thông dụng sau:
-Chuyển từ AC sang DC: thường dùng làm nguồn cấp cho các thiết bị điện tử (adaptor, sạc pin…).
-Chuyển từ DC sang DC (Convertor): chuyển đổi điện thế DC ra nhiều mức khác nhau.
-Chuyển từ DC sang AC ( Invertor): thường dùng trong các bộ lưu điện dự phòng (UPS,…).
Các thành phần một bộ nguồn hoàn chỉnh bao gồm:
+ Bộ biến áp: hạ áp của điện lưới xuống một mức thích hợp cho thiết bị. Điện thế ra của biến áp vẩn là dạng điện xoay chiều nhưng có mức điện áp thấp hơn. Nó còn có nhiệm vụ cách ly cho thiết bị với điện thế lưới.
+ Bộ nắn điện (chỉnh lưu): chuyển đổi điện thế xoay chiều thành một chiều (DC). Chỉnh lưu còn gợn sóng, các mạch điện tử trong thiết bị chưa thể sử dụng được điện thế này.
+ Bộ lọc chỉnh lưu: thành phần chính là tụ điện có nhiệm vụ giảm gợn sóng cho dòng điện DC sau khi được chỉnh lưu.
+ Bộ lọc nhiễu điện: để tránh các nhiễu và xung điện trên lưới điện tác động không tốt đến thiết bị, các bộ lọc sẽ giới hạn hoặc triệt tiêu các thành phần này.
+ Mạch ổn áp: ổn định điện áp cung cấp cho thiết bị khi có sự thay đổi bởi dòng tải, nhiệt độ và điện áp đầu vào.
+ Mạch bảo vệ: làm giảm các thiệt hại cho thiết bị khi có các sự cố do nguồn
điện gây ra (quá áp, quá dòng, …).
Các sơ đồ nghịch lưu:
Có 2 dạng nghịch lưu cơ bản : nối tiếp và song song.
✔ Sơ đồ nghịch lưu nối tiếp
Ưu điểm: Đơn giản, dễ tính toán thiết kế, dễ lắp ráp.
Nhược điểm: Cho phép dung sai linh kiện rất thấp. Không cách ly được mass sơ cấp và thứ cấp nên gây giật cho người sử dụng, gây nguy hiểm cho các linh kiện nhạy cảm. Chính vì vậy nguồn kiểu này hiện nay rất ít được sử dụng.
Một trong những thiết bị điện tử dân dụng có nhiều ở Việt nam sử dụng nguồn nghịch lưu nối tiếp là máy thu hình Samsung CW3312, Deawoo 1418.

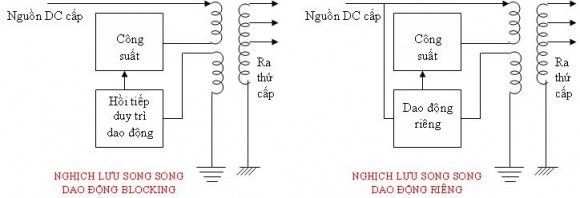

✔ Sơ đồ nghịch lưu song song:

Ưu điểm: Dễ thay đổi điện áp ra, cho phép dung sai linh kiện lớn. Mass sơ cấp và thứ cấp được cách ly tốt, an toàn cho người sử dụng và tải.
Nhược điểm: Mạch phức tạp, khó sửa chữa
Do khả năng cách ly tốt nên mạch nghịch lưu song song được dùng trong tất cả cả các bộ nguồn máy tính từ AT đến ATX.
>
