System board hay Motherboard hay Mainboard - Bo mạch chính của Laptop

MAINBOARD VÀ THÀNH PHẦN CƠ BẢN

Mainboard laptop còn gọi là bo mạch chủ nó không giống như mainboard máy tính để bàn, mainboard máy tính xách tay có nhiều hình dạng và kích cỡ khác nhau và chỉ phù hợp với thiết kế tổng thể của một loại dòng máy nhất định. Nói cách khác, bạn không thể mang bo mạch chủ của máy Thinkpad lắp sang máy Dell được. Tất cả các bộ phận bên trong máy tính xách tay được kết nối với bo mạch chủ, hoặc trực tiếp thông qua một đầu nối gắn trên bo mạch chủ hoặc thông qua cáp.

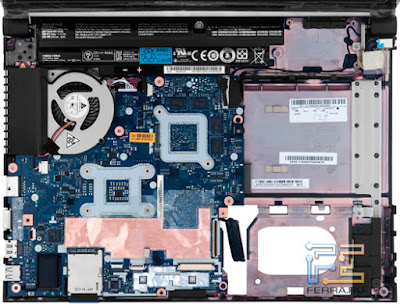

Thành phần liên kết cơ bản trên một mainboard
Trong một máy tính xách tay, các thành phần liên kết được gắn chặt vào mainboard qua các ốc vít và mối hàn, khi bạn muốn thay thế các thành phần này bạn cần phải tháo ốc vít hoặc khò hàn để nhấc chúng ra.

1. Đầu nối ổ cứng (HDD).
2. Đầu nối ổ đĩa CD / DVD.
3. Bộ nhớ (RAM).
4. Đầu nối Wifi, msata, Wlan ...
5. Đầu nối bàn phím.
6. Đầu cắm âm thanh (tai nghe và microphone).
7. Khối điều khiển âm lượng.
8. Cổng USB.
9. Cổng Eithernet (RJ45 aka network).
10. Cổng IEEE 1394 (Fire Wire).
11. Video chip và một số thành phần khác.
........
Hình dạng tổng thể mainboard Dell A860 Core 2
Một main core i thế hệ 3
Mainboard, CPU, SSD và màn hình LCD thường là thành phần đắt nhất trong bất kỳ chiếc laptop nào. Trong nhiều trường hợp, khi thay thế một trong các thành phần trên sẽ rẻ hơn khi bạn mua một máy tính xách tay mới. Tuỳ theo mức độ sử dụng và cân đối tài chính bạn nên ra quyết định phù hợp cho mình.
Một main core i thế hệ 4
Mainboard được lắp sâu bên trong máy tính xách tay. Để thay thế bo mạch chủ, hầu như bạn sẽ phải tháo rời toàn bộ các thành phần máy.
NHẬN DIỆN MAINBOARD BỊ LỖI.

Khi mainboard bị lỗi, những vấn đề phổ biến có thể xảy ra.

1. Máy tính xách tay không có biểu hiện gì. Không có ánh sáng LED khi bạn nhấn vào nút nguồn hoặc gắn bộ sạc tốt.
2. Máy tính xách tay đã lên hình nhưng hình ảnh trên màn hình LCD hoặc màn hình ngoài bị cắt xén. Rất có chip VGA trên mainboard đã có vấn đề.
3. Máy tính xách tay bật nhưng không hiển thị hình ảnh trên màn hình dù đèn LED bắt đầu nhấp nháy.
4. Máy tính xách tay hoạt động tốt với bộ sạc nhưng lại không sạc vào pin.
.........
>
